RY应变花应变片
产品详细介绍

-

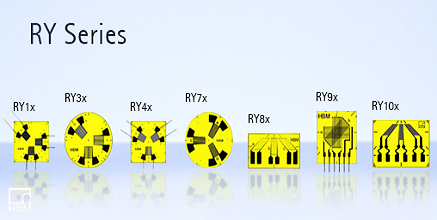

 RY 应变花 … 带有 个测量栅丝



用于未知主应力方向进行双轴应力应力分析, 应变花 RY… 带有 3 个测量栅丝,呈 0°/45°/90° 排列(型号 RY1, RY3, RY8, RY9, RY10), 或 0°/60°/120° (型号 RY4, RY7).

3 个测量栅丝, 具有不同的几何尺寸,额定电阻为 120 和 350 ohms,具有不同的温度响应范围,适合用于钢,铝以及客户指定材料。

3 个测量栅丝均为 1/4 桥 电路。



提示:如何进行第一和第二主应力计算

应变花的 3 个测量栅丝采用a, b c 进行标识,响应产生 3个应变 εa, εb  εc

0°/45°/90° 排列的应变花的主应力技术公式如下:

呈 0°/60°/120° 排列的为:

以下确定主应力方向。首先计算辅助角ψ的正切。 0°/45°/90° 应变花公式如下:

0°/60°/120° 应变花公式如下:

注意: 直角三角形的正切值为对边 (分子 N) 和相邻边 (分母 D) 的比:

在最终计算以上提及的商数前,确定 分子 (N) 和分母 (D) 是非常重要的。

只有这样,才能确定是哪个象限的角度 ψ 。首先,从正切值确定中间角度 ψ:

角度 ϕ 计算使用以下等式:




Apply the angle ϕ that is found in this manner starting from the axis of the reference measuring grid a in a mathematically positive direction (counterclockwise). The axis of the measuring grid a forms one arm of the angle ϕ. The other arm represents the first principal direction. This is the direction of the principal normal stress σ1 (identical with the principal strain direction ε1). The point of the angle is located at the intersection of the measuring grid axes. The second principal direction (the direction of principal normal stress σ2) has the angle ϕ+90°.

测量栅丝为 康铜,基底材料为聚酰亚胺。

RY6/RY8 应变片带有一个连接电缆! 这样解决方案有很多优势: 首先无需在测量点上焊接,

电缆长度可以从 0.5 m 10 m, 可按需求配有 RJ11 插头。特氟龙电缆可以防止安装时被黏住,对您来说非常方便…
