M系列高交变载荷应变片
产品详细介绍

-

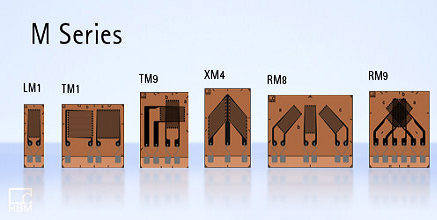

M 系列 - 高交变载荷用应变片


M 系列应变片专门面向 高交变载荷,高应变应用设计,工作温度高达 300 °C。M 系列应变片测量栅丝采用特殊的镍铬合金制成。HBM 可以提供多种几何尺寸,测量栅丝长度和温度响应匹配范围的应变片。

新材料,例如纤维复合材料 提供极高的强度,但这对应变片来说是一项挑战。在测试中,需要承受更高的交变负载,普通的应变片往往会出现失效的情况。M 系列应变片专门针对这类情况设计,专门用于高强度,高交变载荷的测试。


  LM1
  直片,带有一个测量栅丝,可进行单方向的应变测量。

  TM1

  T 型应变花,测量栅丝呈 90° 排列,用于测量拉向或压向应变。

  TM9

  堆叠 T 型应变花,测量栅丝呈 90° 排列,用于测量拉向或压向应变。

  XM4

  V 型应变花,测量栅丝呈 45° 排列,用于测量扭转和剪切应力。



  RM8

  直角应变花,三个测量栅丝呈  0°/45°/90° 排列。用于未知方向的应变测量。

  RM9

  堆叠应变花,三个测量栅丝呈  0°/45°/90° 排列。用于未知方向的应变测量。.


以上应变片可以采用以下测量栅丝长度:

  1.5 mm:空间狭小,或是需要获得高度选择的测量结果

  3 mm:  用于不均匀的材料

  6 mm:  用于不均匀材料,空间没有限制
