光学应变片&应变计
产品详细介绍

-

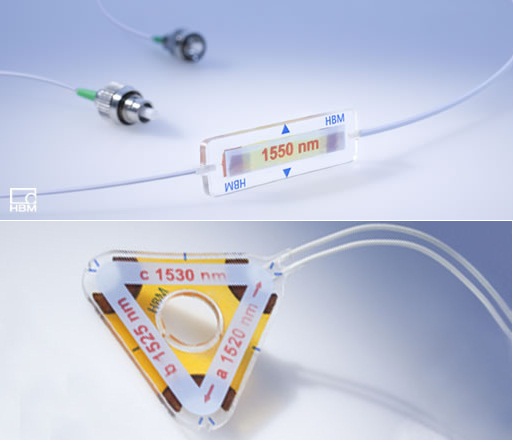

K-OL - 基于光纤光栅的光学应变计/应变计



受益于许多 采用光测量的新优点 - 无须舍弃传统应变计的便利性。



产品描述

HBM 光学应变计采用不超过 4-9 微米直径的布拉格光栅的 玻璃纤维 制造,一般来说,人的头发直径为60-80微米,纤维芯被直径大约125 微米的纯玻璃覆盖层所包围。

HBM 专利光学应变计采用成熟的技术,而且非常容易使用. 和使用传统的应变计没有任何不同. 你无须学习任何新技巧,焊接、保护和连接等。 专利设计 保护了光纤并使测试安装更方便和快速。这样你便可以从光学传感器技术和广泛的电学应变计中获益。

光学效应用于应变测量是因为放射点的距离和由于应变导致的波长的改变。

基于布拉格光栅的应变片有以下优势:

  • 电磁场不敏感。

  • 可以用于可能爆炸的环境。

  • 高震动负载情况下,材料(玻璃)不会产生故障。

  • 可以测量更大的应变,一般电阻应变片的最大应变为数百微应变,而光学应变片的可测量的最大应变为7000微应变。

  • 更少的连接线,因此会对测试物体产生更少的干扰。

  • 互连需要大量的传感器,不同的布拉格波长可以集成在一个光纤中。

以前, 测试物体布拉格光栅的光纤的安装是通过粘合光栅的任何一边,光栅必须施加预应变以测量负应变,这意味着负应变方向的测量会受到限制,因为其精确地反应方向和预应变值。因为光栅位于光纤内部,预应变和安装产生的应变可能造成光纤不必要的损害。

这就是来自HBM 光纤应变计的优势, 因为其带有布拉格光栅的光纤对称嵌入到复合材料中。采用这种专利技术,正反向的应变都可以被感应。

HBM 成熟可靠的光纤传感器技术, 更容易操作.

在处理光学或传统(电子)应变计没有任何差别。您不必学习新的技能:粘接,覆盖,连接等,都是相同的。专利技术使提供更高的光纤保护,安装更快速和方便. 你可以从光纤技术和广泛的电子应变计附件中获益。

Best of both worlds

HBM's 测量技术可以保证采用电学和光学应变计均可以进行同步数据采集, HBM catman AP 软件的EasyOptics 模块,可以使你从不同类型的传感器上获取和分析数据。



K-OR - 光学应变花: 小巧且坚固

你是否需要进行大应变测量?你的加载次数是否很高? 你是否需要在可能爆炸的环境下进行高精度测量, 基于施拉格光栅技术的 K-OR 应变花is - 是全球最小的应变花,但是能够承受上千万次的加载。

产品描述

精确的测量结果 - 即使在恶劣的环境下

因为光学应变片无需采集电信号,因此非常适合用于恶劣环境下的应变测试和应变测量。和直片光学应变片不同, K-OR 包括三个应变片 - 可以进行三个方向的 应变测试和应变测量。同电子应变花一样,这样可以测量所有方向的机械应变。特别适合用于应变范围高达 +/- 5000 μm/m 的测量,其加载次数高达1千万次, 另外,K-OR 非常适合极端的恶劣环境。

光学应变花非常适合以下测量

  • 可能爆炸的环境

  • 在高压,或者电磁干扰很大的区域进行材料测试, 例如风力发电叶片测试

安装方便,配线简单

安装光学应变片例如 K-OR 和电子应变片一样,非常方便,但是,配线更简单,因为光学应变片将多个传感器放置在一个光纤上。.

来自单一源的光学测量链

HBM 提供完整的光学测量链。从应变片到 interrogators 到多路复用器和软件 。尤其适用于在恶劣的环境下测量,或者传统的应变片已经达到测量极限的情况。

了解 HBM 光测量链的详情ors



K-OTC - 光学温度补偿传感器

K-OTC 是基于施拉格光栅技术的传感器,其可以用于温度补偿.

产品描述

温度补偿,获得更精确的测量结果

光学传感器,例如 K-OR 或 K-OL 是对温度具有依赖性的。在温度变化比较大的情况下进行应变测试或应变测量,温度引起的应变和机械应变被同时测量。如果只对机械应力进行测量需要对温度应变进行补偿。采用 K-OTC, catman®AP 测量软件可以对温度应变进行补偿。软件使用方便,通过数学补偿功能,可以非常简单实现。

由于创新的特性, K-OTC 光学应变片非常适合 应变测试或应变测量,尤其是恶劣环境下的材料测试,例如,高压环境



OptiMet by HBM™ - 用于光纤传感器的系统

传感器进行更高效率,更可靠的测量

当光纤用于传感器制造或者用于传输测量数据,我们称之为内置光纤的传感器。在某些特定应用领域,基于施拉格光栅的应变片有更优异的电气性能。 HBM 可以为你提供带有或者不带施拉格测量功能的,采用 OptiMet by HBM™ 技术的光纤系统。

OptiMet 系统提供内置功能栅的单模光纤:

  • OptiMet-OMF (Ormocer 光纤)
  • OptiMet-PKF (涂层光纤)

无论是用于航空航天,岩土工程还是管道监控 - 效率和可靠性都更有保证!



应用

应用领域:

  • 应力测试/应力测量
  • 航空航天
  • 汽车工业
  • 轨道交通
  • 岩土工程

潜在应用:

  • 斜坡监控
  • 管道固定监控
  • 管道施工监控 (隧道衔接等.)
  • 静态和动态负载测量



超越电子应变计的优势

  • 测量点安装更快,更节省成本
  • 对潮湿和有水的环境不敏感
  • 对交变负载稳定性更强
  • 更好地利用测试系统, 无需停机
  • 大应变测量,最高达 7000μm/m.
